TIA

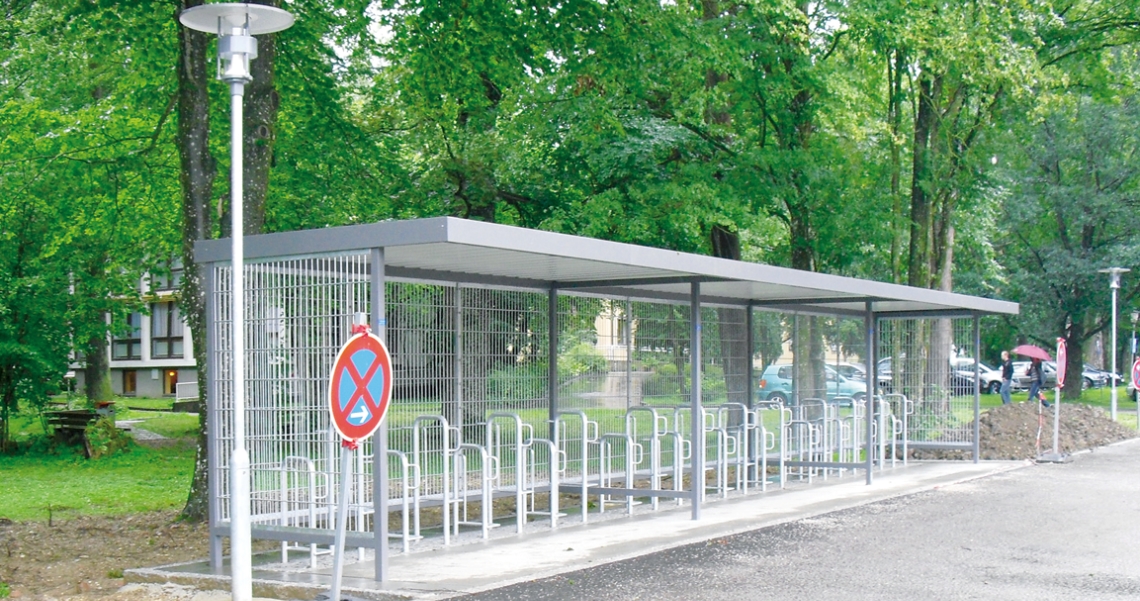

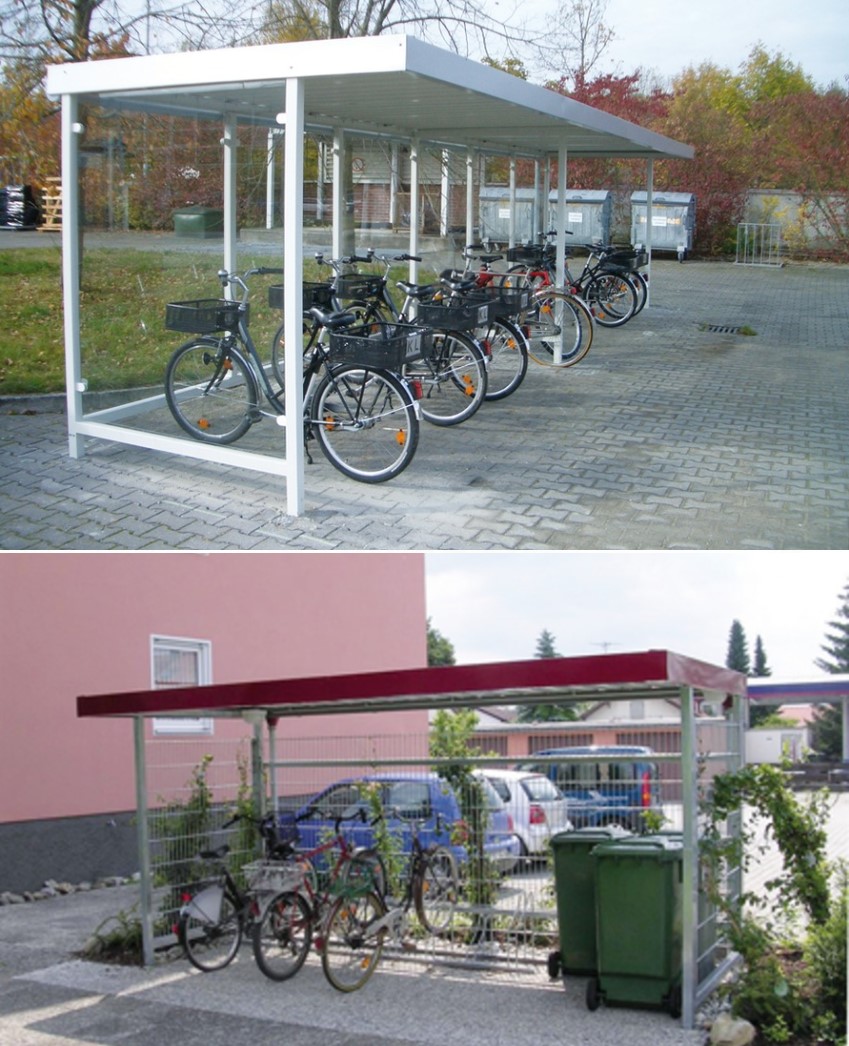

Preiswerte und formschöne Serienüberdachung in ein- oder doppelseitiger Ausführung.

Konstruktion
Stahlkonstruktion feuerverzinkt nach DIN EN ISO 1461 Stützrahmen aus Quadratrohren 60 / 60, Pfetten aus U-Profilen, mit Fußplatten zum Aufdübeln. Gefertigt nach CE EN 1090-1: 2009 / + A1: 2011

Abmessung
Grund-/Anbaueinheit Breite Achsmaß ...4,30 m
Dachtiefe einseitig ..................2,20 m
Dachtiefe doppelseitig ...............4,40 m
Lichte Höhe ..........................2,02 m / 2,20 m
Gesamthöhe ...........................2,17 m / 2,37 m


Dach
Flachdach Dacheindeckung Trapezblech verzinkt und beidseitig beschichtet in RAL 9002 Grauweiß, 3-seitig umlaufende Attika verzinkt und beschichtet in RAL 9006 Weißaluminium.

Oberflächen / Farben
Stahl feuerverzinkt nach DIN EN ISO 1461, auf Wunsch mit zusätzlicher Pulverbeschichtung Farbton in RAL-Farbe.

Rück- / Seitenwände
Aus Stahlblech-Paneelen außen beschichtet in RAL 9006, ESG-Glas, Doppelstabmatten 200 / 50 verzinkt. Andere Materialien auf Anfrage.

Entwässerung
Frei nach hinten abtropfend, auf Wunsch mit Dachrinne + Fallrohr PVC Grau. Bei doppelseitiger Ausführung ist eine Dachrinne mit Fallrohr inklusive.

Schneelast (sk)
1,25 kN / m2 Standard, optional erhöhte Schneelast möglich.

Montage / Befestigung
Rahmen mit Fußplatten zum Aufdübeln auf bauseitige Punktfundamente (Standard +/- 0,00 mm OKFB) auf Wunsch auf –200 mm. Befestigungsmaterial inklusive.

Optionen
Kürzere Achsmaße und höhere Schneelast auf Wunsch lieferbar. Lichte Höhe 2,20 m, Beleuchtung TYP BERN. Passend für max. 12 Räder einseitig und 22 Räder doppelseitig je nach Typ Fahrradständer.
